原創  詳細圖解 汽車發動機機體組全面介紹

2004-11-08 17:37:37 來源: pcauto 作者:CAR
  機體是構成發動機的骨架,是發動機各機構和各系統的安裝基礎,其內、外安裝著發動機的所有主要零件和附件,承受各種載荷。因此,機體必須要有足夠的強度和剛度。機體組主要由氣缸體、曲軸箱、氣缸蓋和氣缸墊等零件組成。

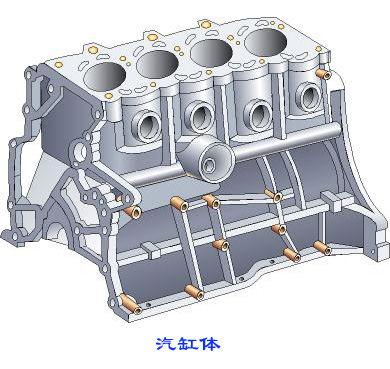

一. 氣缸體(圖2-1)



  水冷發動機的氣缸體和上曲軸箱常鑄成一體,稱為氣缸體——曲軸箱,也可稱為氣缸體。氣缸體一般用灰鑄鐵鑄成,氣缸體上部的圓柱形空腔稱為氣缸,下半部為支承曲軸的曲軸箱,其內腔為曲軸運動的空間。在氣缸體內部鑄有許多加強筋,冷卻水套和潤滑油道等。

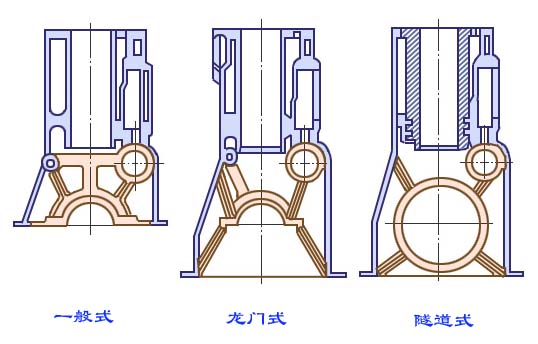

  氣缸體應具有足夠的強度和剛度,根據氣缸體與油底殼安裝平面的位置不同,通常把氣缸體分為以下三種形式。(圖2-2)


  (1) 一般式氣缸體 其特點是油底殼安裝平面和曲軸旋轉中心在同一高度。這種氣缸體的優點是機體高度小,重量輕,結構緊湊,便于加工,曲軸拆裝方便;但其缺點是剛度和強度較差

  (2) 龍門式氣缸體 其特點是油底殼安裝平面低于曲軸的旋轉中心。它的優點是強度和剛度都好,能承受較大的機械負荷;但其缺點是工藝性較差,結構笨重,加工較困難。

  (3) 隧道式氣缸體 這種形式的氣缸體曲軸的主軸承孔為整體式,采用滾動軸承,主軸承孔較大,曲軸從氣缸體后部裝入。其優點是結構緊湊、剛度和強度好,但其缺點是加工精度要求高,工藝性較差,曲軸拆裝不方便。

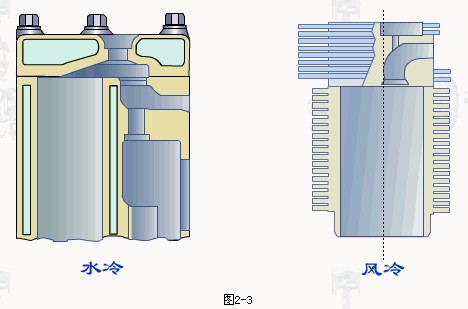

  為了能夠使氣缸內表面在高溫下正常工作,必須對氣缸和氣缸蓋進行適當地冷卻。冷卻方法有兩種,一種是水冷,另一種是風冷(圖2-3)。水冷發動機的氣缸周圍和氣缸蓋中都加工有冷卻水套,并且氣缸體和氣缸蓋冷卻水套相通,冷卻水在水套內不斷循環,帶走部分熱量,對氣缸和氣缸蓋起冷卻作用。
