***改裝重點"發電機""高壓線圈""火星塞" 之電流回路***
A:發電機(未加裝地線前)充電電流回路為發電機→電瓶(+)→電瓶(-)→R3→R2→發電機
加裝地線后發電機充電電流回路為發電機→電瓶(+)→電瓶(-)→發電機
B:高壓線圈(未加裝地線前)電流回路為電瓶(+)→ECU→高壓線圈→R2→R3→電瓶(-)
加裝地線后高壓線圈電流回路為電瓶(+)→ECU→高壓線圈→電瓶(-)
C:火星塞(未加裝地線前)放電回路為火星塞→汽缸體→R2→R3→電瓶(-)
加裝地線后火星塞放電回路為火星塞→汽缸體→電瓶(-)

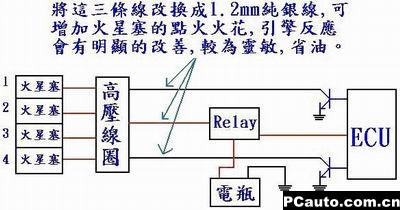

高壓線圈供電回路改善方塊圖
